Привет,
Что снимать когда на улице холодно и дождь? Спички очень благодарный объект съемки. Но не просто, а в момент возгорания. Звучит просто, но не так просто как кажется. Нужно поймать нужный момент, остаться в фокусе, избежать шевеления. Пока я сделал синхронизатор, спалил не одну коробку спичек в пробах.
Для самодельного изготовления нужно пару компонентов, прямые руки, старая камера FF (мыльница) как корпус. Почему старая камера. В камере есть линза для фокусировки, батарейка и много пустого места. Ко всему прочему у меня их пять штук и после каждой покупки из инета их становиться больше. Дарят все кому не лень. Можно и без корпуса. Но через пару месяцев вы забудете что это за плата и для чего. Нужно ещё пару оптронов, чтоб избежать каких-либо не запланированных проблем с камерой. Фотодиод, транзистор, пару резисторов,  конденсатор и плата FF формата 24.4х36.6 мм. :) Тросик для спуска. Самый дешёвый китайский с гнездом подключения 2.5 мм.  Зажигалка, канцелярский гвоздик, пару стоек чтоб все закрепить и пару коробок спичек для экспериментов.
Схема не супер оптимальная, чувствительности хотелось бы больше и задержку выставлять, но с поставленной задачей справляется.

Стоит недорого и каждому радиолюбителю под силу сделать самому. Главное, что результат съмки более повторяем, но случай и везение нужны. Есть факторы, которые трудно прогнозировать.
Размер спички, сухость и качества серы, краситель и тд и тп.
Собранная схема.

Обратная сторона с фотодиодом. Черным затемнять не обязательно.

В моей мыльнице - это рычаг шторки. Его нужно зафиксировать, чтоб шторка всегда была открытой.

Схему можно соединить прямо с батарейкой 1,5V. С закрытой крышечкой объектива схема потребляет 30 нА.
Батарейки вам хватит лет на "много".
Установленная плата в камере с подключенным кабелем.


Плату сделал, чтоб можно было подключить с помощью готового звукового кабеля со штекером 2,5 мм.
Но задняя крышечка камеры не захотела закрываться. Так что кабель присоединил прямо к плате.
Все в боевой готовности.

Поджигать спичку надо не прямым пламенем, а немного ниже спички. Так чтобы пламя не попало в кадр.
Горячий воздух от пламени зажигалки поднимаясь вверх разогреет спичку, в итоге она воспламенится сама.
Последовательность подключения. "Камера синхронизатор" подключается к тросику, а тросик - к цифровой камере.


Снимать нужно в ручном режиме. В момент возгорания спичка обеспечивает достаточное количество света. ISO поднимать выше 200 не нужно.
Нужен штатив. ГРИП очень маленький, и без штатива не обойтись. Диафрагма 5.6-11 зависит от количества серы на спичке. Выдержка 1/8000.
Можно подсветить саму спичку вспышкой на камере в режиме FP. На огонь это никак не повлияет, а вот деревянную палочку подсветите.
Если вам удастся снять "шедевр" напишите из каких спичек. :)
Желаю удачи.
© Andrew Buckin.

Немного примеров есть у меня в альбоме.

 Shutterstock  Dreamstime

Fotostream http://www.flickr.com

Привет,
достала меня прожорливость моего радио триггера (RF-602ТХ).  В три, четыре месяца подавай ему новую батарейку. Если бы стандартные пальчиковые батарейки были ААА или АА, то черт с ними. Упаковка  из 8 штук стоит не дорого.  Тут же CR2 у нас в супермаркете Panasonic(850мАЧ) стоит под 7€. Три, четыре замены, и влетел на новый комплект RF602 .  После несчастного случая, когда батарейка села прямо во время съемки, и пришлось мастерить замену из батареек приемника, соединять скрепками и скреплять скотчем. Решил разобраться, что к чему. Elinchrom у меня работает уже год на одной батарейке и проблем нет.
Разобрал. Подключил к источники питания и ужаснулся. Прибор на холостом ходу потребляет под 5 мА.
В режиме передачи под 13мА. В режиме передачи пока ничего изменять не планирую, но почему так много в режиме ожидания.  Ещё больше удивило, когда нашел в сети документацию на микросхемы. Процессор и трансмиттер имеют спящий режим. О чем думали разработчики? Загадка!! Мне так и не удалось дождаться, когда 602-ой уходит в спячку. Должен быть, но когда не понятно.
Первым делом поставил бустер, чтоб выжать из батарейки все соки. Но как потом выяснилось, батарейка и так уже выжата. Ставить бустер нужно, если есть желание держать стабильно дистанцию.
Нашел тройку мало потребляемых бустеров и заказал семплы. Остался одни вопрос - чем будить трансмиттер?
Ничего лучше того, что сделано в 602-ом, не нашлось. В камере Nikon D700 при полунажатии на одном из контактов вспышки приходит сигнал 3В на 7 секунд.
Пока я занимался срисовкой схемы 602-го, почта принесла первый пакет. Texas Instruments молодцы, два дня и микросхемы у меня на столе к пятнице.

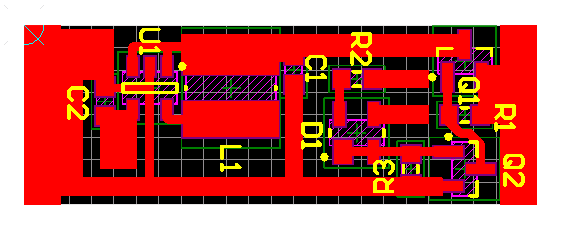

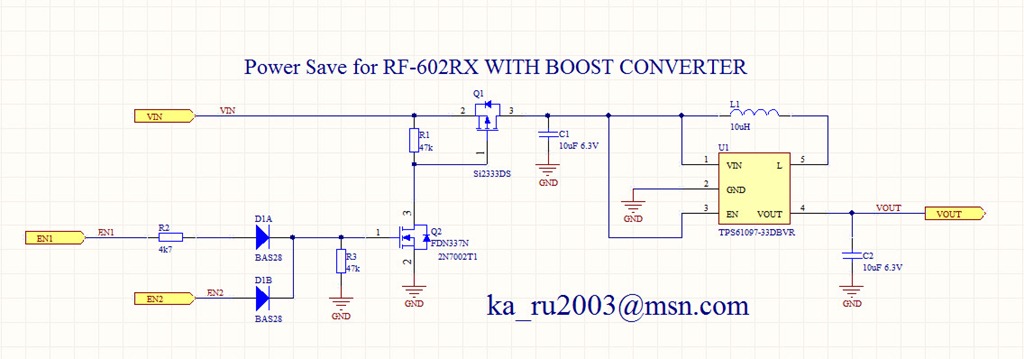

Как знали, что мне к выходным надо. Остальные детали думаю найдутся у каждого радиолюбителя. Я поставил те, что были у меня. Схема не сложная. Три часа работы. Травка, пайка и схема готова.

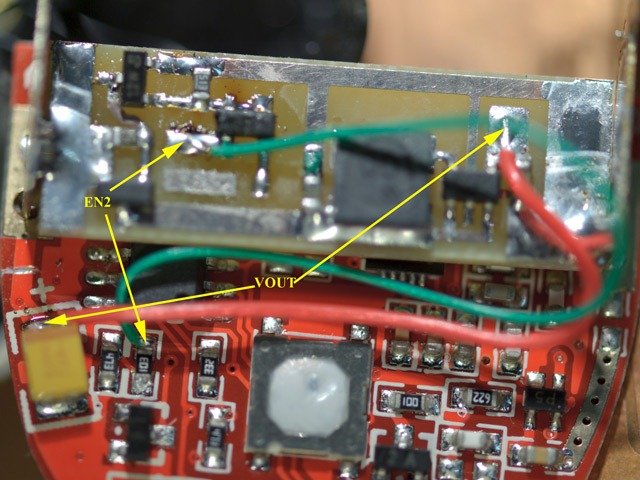

Подключил без хирургических вмешательств на проводах. Работает!
Правда с маленьким "но". Бустер с фиксированным выходным напряжением 3.3В. Потреблять 602-ой в режиме передачи стал больше 16мА и, как следствие, дальность дальше.
Но порадовало другое. Ни одного ложного срабатывания на выдержке 1/250.  В режиме ожидания потребление упало до 1нА.

Можно было так и оставить, но, так как просыпание сделано сигналом прямо от камеры, кнопка осталась не задействована.
И вот тут начались танцы с бубном. Как разбудить схему не сильно нарезая 602-ой, и с минимум деталей.
То что вы видите - это уже четвертый подход.

Первые три потребляли от 200 до 50 микро А.
Процессор китайцы поставили не самый удачный. Без питания вывод  9 подтянут к земле, и все мои попытки приводили к утечкам тока чрез этот контакт.

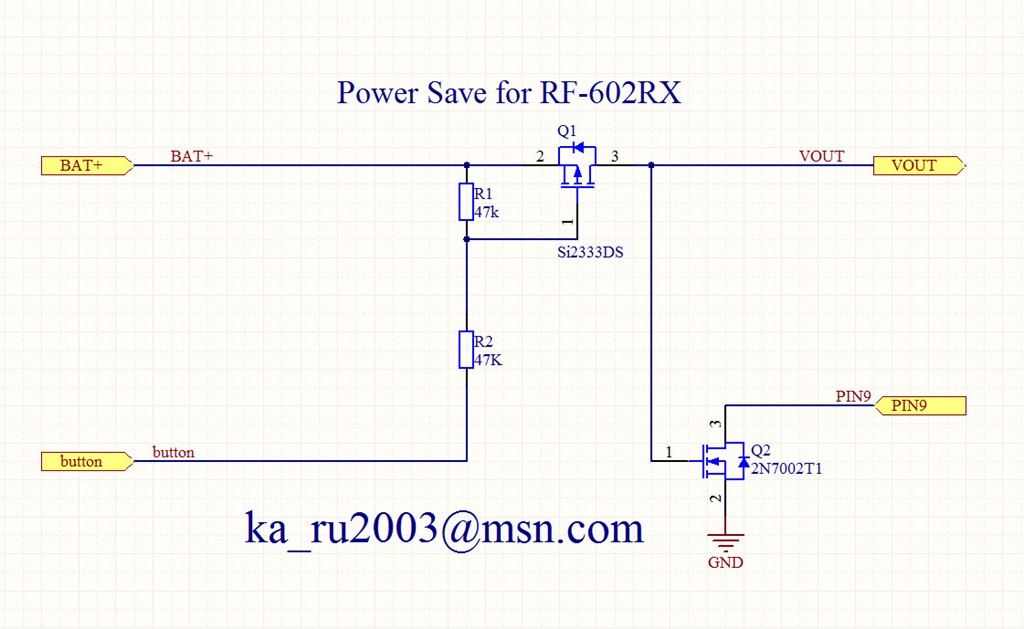

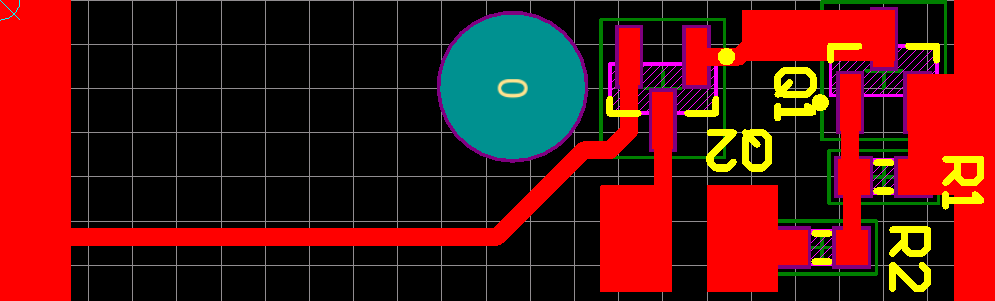

Пока я не отрезал его от кнопки совсем. В итоге схема без бустера получилось очень простой. Всего два транзистора, два резистора.

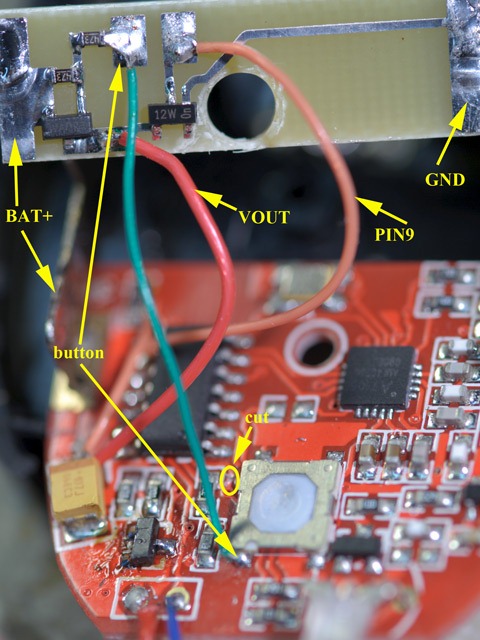

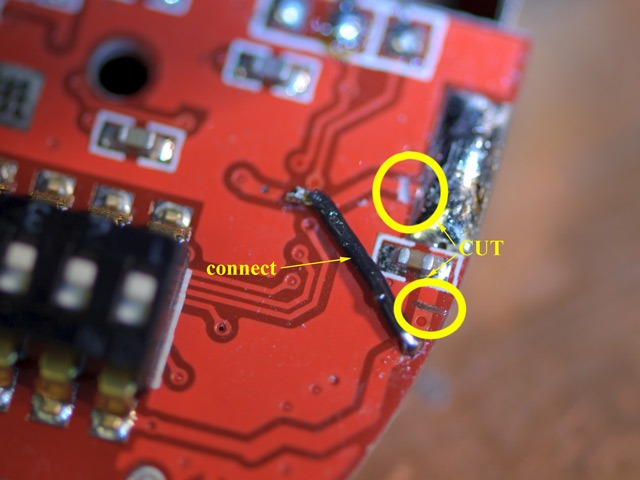

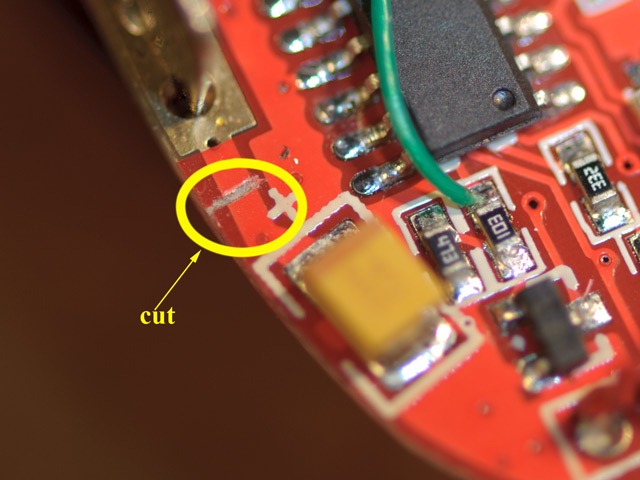

Четыре разреза, чтоб отделить питание от контакта батарейки.

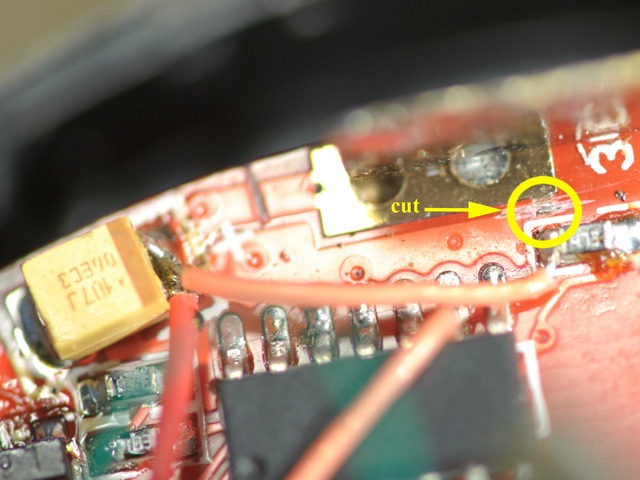

Один разрез, чтоб отделить ножку 9 от кнопки.

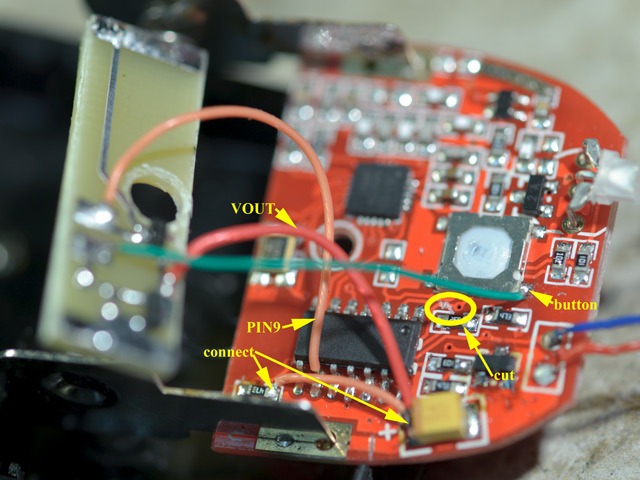

Две перемычки. Три провода - один на кнопку, на питание и на ножку 9.

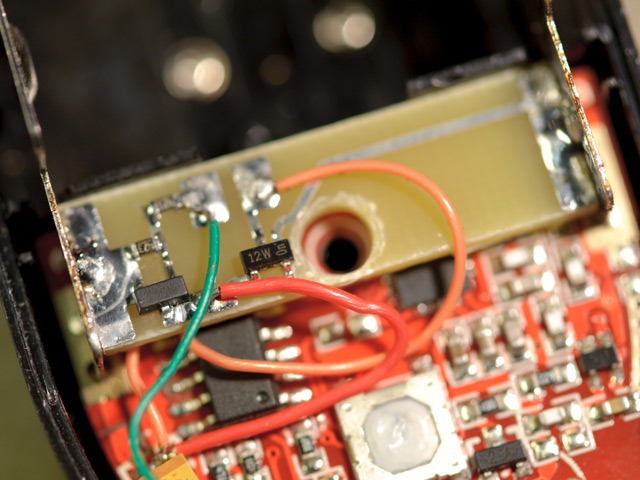

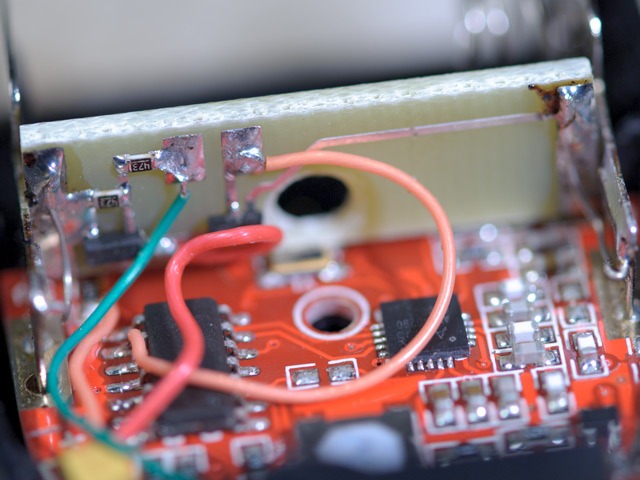

Крепить схему можно вертикально и горизонтально.

После того, как все сделано, осталось подождать полгода и проверить, что батарейка ещё жива.
Пока я остановился на схема без бустера. Если в дальнейшем поставить  понижающий преобразователь на 2.4 ..2.6В, потеряем в дистанции, но снизим потребление в активном режиме до 9мА.
Уменьшив время с 7 секунд до 3 секунд можно увеличить жизнь батарейки вдвое.
Этим я может займусь, когда в очередной раз "сядет батарейка".
PS: После всех этих упражняй возникло жуткое желание заменить процессор на MSP430, добавить мою систему "Omni Flash" и поддержу ручного управления мощностью вспышки из меню камеры.

Andrew Buckin.
